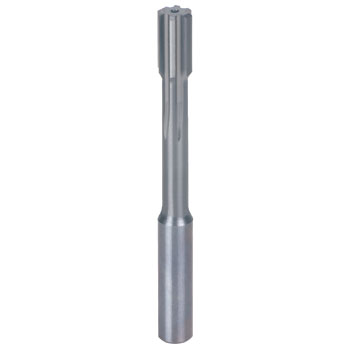

Escariador HPC H7 Sin recubrimiento 3.97mm

Adecuado para CN con Ø de mango recto para el amarre estandarizado epecial en mandrinos de sujeción hidráulicos o mandrinos de alta precisión. Con filos cortos y hélice a la izquierda. Con alimentación de refrigerante interna para el uso HPC para reducir los costes de fabricación. Tolerancias de fabricación para escariar: Diámetros enteros y 0,5= H7 según DIN 1420. Dimensiones 1/100 de Ø 3,97 -5,03 (+ 0,004/0) de Ø 5,97-12,03 (+0,005/0).

Guía de aplicaciones

Datos técnicos

Diámetro de corte mm	Longitud de corte mm	Longitud total mm	Mango mm	Número de filos Z
3.97	12	75	6	4
3.98	12	75	6	4
3.99	12	75	6	4
4	12	75	6	4
4.01	12	75	6	4
4.02	12	75	6	4
4.03	12	75	6	4
4.5	12	75	6	4
4.97	12	75	6	4
4.98	12	75	6	4
4.99	12	75	6	4
5	12	75	6	4
5.01	12	75	6	4
5.02	12	75	6	4
5.03	12	75	6	4
5.5	12	75	6	4
5.97	12	75	6	4
5.98	12	75	6	4
5.99	12	75	6	4
6	12	75	6	4
6.01	12	75	6	4
6.02	12	75	6	4
6.03	12	75	6	4
6.5	16	100	8	6
7	16	100	8	6
7.5	16	100	8	6
7.97	16	100	8	6
7.98	16	100	8	6
7.99	16	100	8	6
8	16	100	8	6
8.01	16	100	8	6
8.02	16	100	8	6
8.03	16	100	8	6
8.5	20	100	10	6
9	20	100	10	6
9.5	20	120	10	6
9.97	20	120	10	6
9.98	20	120	10	6
9.99	20	120	10	6
10	20	120	10	6
10.01	20	120	10	6
10.02	20	120	10	6
10.03	20	120	10	6
10.5	20	120	12	6
11	20	120	12	6
11.5	20	120	12	6
11.97	20	120	12	6
11.98	20	120	12	6
11.99	20	120	12	6
12	20	120	12	6
12.01	20	120	12	6
12.02	20	120	12	6
12.03	20	120	12	6
13	22	130	14	6
14	22	130	14	6
15	22	130	16	6
16	25	150	16	6
17	25	150	18	8
18	25	150	18	8
19	25	150	20	8
20	25	150	20	8
