Los casquillos y columnas de guiado son componentes esenciales en sistemas de matricería, moldes, utillajes y aplicaciones industriales donde se necesita garantizar un movimiento preciso, repetible y alineado. Su función es asegurar el guiado correcto entre partes móviles, evitando desviaciones, holguras excesivas o desgastes prematuros que puedan afectar al rendimiento del conjunto.
Ref. del producto: XM032
Ref. del producto: XM034
En UNCETA encontrarás casquillos de guiado, columnas de guiado y conjuntos normalizados para aplicaciones industriales donde la precisión y la fiabilidad son fundamentales. Estos componentes se utilizan habitualmente en matrices, moldes, sistemas de estampación, maquinaria industrial y equipos de fabricación donde el movimiento debe mantenerse estable durante ciclos repetitivos.
Elegir correctamente los casquillos no depende solo de la medida. También hay que valorar las tolerancias, el tipo de movimiento, las cargas, la velocidad de trabajo, la lubricación, el entorno y la compatibilidad con las columnas de guiado. Una buena selección mejora la vida útil del utillaje y reduce incidencias durante la producción.
Cada sistema de guiado tiene unas exigencias concretas. No es lo mismo trabajar en una matriz sometida a ciclos intensivos que en un molde, un útil de precisión o una máquina donde el movimiento lineal debe mantenerse suave y estable.
Los casquillos y columnas forman un conjunto técnico donde la compatibilidad entre piezas es clave. Si el casquillo no se adapta correctamente a la columna, pueden aparecer holguras, fricciones, desgaste irregular o pérdida de precisión en el movimiento.
| Aplicación | Componentes recomendados | Prioridad principal |
|---|---|---|
| Matricería y estampación | Casquillos y columnas normalizadas | Precisión y repetibilidad |
| Moldes y utillajes | Sistemas de guiado ajustados | Alineación y estabilidad |
| Maquinaria industrial | Casquillos resistentes al desgaste | Durabilidad en ciclos repetitivos |
| Fabricación de precisión | Guiado de baja holgura | Control dimensional |
| Mantenimiento de matrices | Repuestos compatibles | Sustitución rápida y fiabilidad |
Seleccionar el sistema adecuado permite mantener el guiado correcto del utillaje, reducir paradas y asegurar un comportamiento más estable durante el trabajo.
Los sistemas de guiado pueden configurarse con distintos tipos de casquillos y columnas en función del nivel de precisión, la carga, la velocidad y el tipo de movimiento requerido. La elección debe realizarse siempre pensando en el conjunto completo y no en cada componente de forma aislada.
En aplicaciones industriales, la diferencia entre un casquillo estándar y uno más específico puede afectar directamente al rendimiento del sistema.

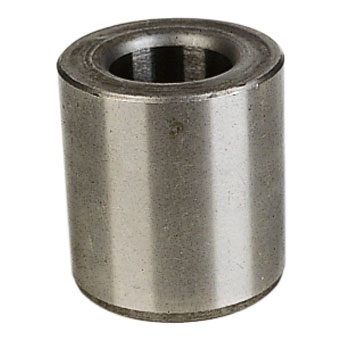

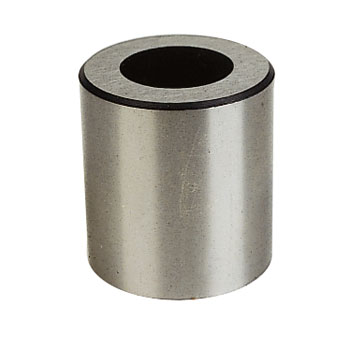

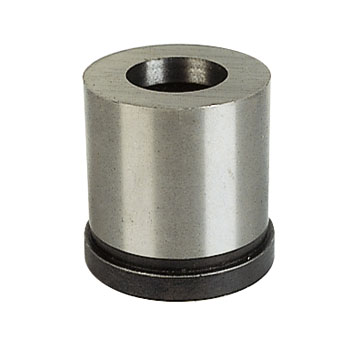

Los casquillos lisos son una solución habitual en sistemas de guiado donde se busca robustez, sencillez y resistencia. Funcionan mediante contacto deslizante entre el casquillo y la columna, por lo que la calidad del ajuste, el material y la lubricación influyen directamente en su comportamiento.
Son adecuados para aplicaciones donde se requiere un guiado fiable y donde las condiciones de trabajo permiten un mantenimiento correcto del sistema. También resultan útiles en entornos donde la prioridad es la durabilidad y la resistencia frente a esfuerzos repetitivos.
En matricería, los casquillos lisos pueden formar parte de conjuntos donde la precisión del guiado es necesaria para mantener la alineación entre placas y componentes.
Los casquillos con bolas recirculantes permiten un movimiento más suave y con menor fricción. Este tipo de solución resulta especialmente útil cuando se busca precisión, velocidad de desplazamiento y reducción del esfuerzo durante el movimiento.
Al incorporar elementos rodantes, ayudan a mejorar la fluidez del guiado y pueden ser adecuados en aplicaciones donde la repetibilidad y la suavidad son factores críticos.
Su elección debe realizarse valorando la carga, el entorno y la necesidad de protección frente a suciedad, partículas o contaminantes que puedan afectar al funcionamiento del sistema.
Las columnas de guiado normalizadas trabajan junto con los casquillos para asegurar un desplazamiento alineado y estable. Su geometría, acabado superficial y precisión dimensional son aspectos fundamentales para garantizar el funcionamiento correcto del conjunto.
En sistemas de matricería, las columnas permiten mantener la alineación entre placas y evitar desplazamientos no deseados durante el ciclo de trabajo.
Cuando se combinan con casquillos adecuados, contribuyen a mejorar la vida útil del utillaje y a mantener la repetibilidad del proceso.
Los conjuntos de guiado para matricería integran casquillos, columnas y otros elementos necesarios para asegurar el movimiento correcto dentro de una matriz o utillaje.
Estos conjuntos son especialmente importantes en procesos donde intervienen operaciones de corte, estampación, conformado o expulsión. Un guiado deficiente puede provocar desalineaciones, desgaste irregular o defectos en la pieza final.
En aplicaciones de matricería, los sistemas de guiado suelen trabajar junto a otros componentes técnicos como punzones, matrices, muelles y expulsores, por lo que la compatibilidad entre todos ellos resulta fundamental.
Elegir casquillos para sistemas de guiado de precisión exige analizar el tipo de movimiento, las cargas y la tolerancia admisible. Una elección incorrecta puede provocar fricciones excesivas, holguras, pérdida de alineación o fallos prematuros en el utillaje.
La clave está en seleccionar componentes que trabajen correctamente dentro del conjunto y que respondan a las condiciones reales de uso.
La precisión del sistema de guiado depende en gran medida de las tolerancias entre casquillos y columnas. Una holgura excesiva puede generar movimientos imprecisos, mientras que un ajuste demasiado cerrado puede aumentar la fricción y acelerar el desgaste.
En matricería, moldes y equipos de fabricación, mantener una alineación constante es esencial para asegurar la calidad del proceso. Por eso, los casquillos deben seleccionarse según el nivel de precisión requerido y el tipo de operación que realizará el utillaje.
Cuanto mayor sea la exigencia dimensional, más importante será elegir componentes normalizados y de calidad.
Las cargas que soporta el sistema influyen directamente en la elección del casquillo. No todos los modelos trabajan igual bajo cargas elevadas, ciclos repetitivos o condiciones de impacto.
También hay que valorar la velocidad del movimiento, la frecuencia de uso, la presencia de polvo o partículas, la lubricación y la temperatura del entorno. Estos factores pueden afectar al desgaste y a la vida útil del conjunto.
En sistemas donde se generan esfuerzos repetitivos, los muelles de compresión ISO 10243 pueden formar parte del mismo entorno de matricería, ayudando en funciones de retorno, presión o compensación dentro del utillaje.
La compatibilidad entre casquillos y columnas es uno de los aspectos más importantes. Ambos componentes deben trabajar como un sistema. Si no existe una correspondencia adecuada entre diámetro, longitud, tolerancia y acabado, el guiado puede perder precisión.
También es importante comprobar el sistema de fijación, la posición dentro del utillaje y la posibilidad de sustitución en tareas de mantenimiento.
Un conjunto bien seleccionado reduce fricciones, mejora la estabilidad del movimiento y ayuda a prolongar la vida útil del sistema completo.
Los casquillos industriales se utilizan en numerosos sectores donde se requiere guiar movimientos con precisión. Su presencia es habitual en matricería, moldes, automatización, maquinaria industrial y equipos de fabricación técnica.
Aunque su función pueda parecer secundaria, el guiado correcto es clave para que el conjunto trabaje con estabilidad y repetibilidad.
En matricería y estampación, los casquillos y columnas aseguran el alineamiento entre las partes móviles de la matriz. Esto permite que operaciones como corte, perforación, embutición o conformado se realicen con mayor precisión.
Un guiado incorrecto puede afectar directamente al resultado final de la pieza, generar desgaste en punzones o matrices y aumentar el riesgo de paradas.
Por eso, en este tipo de aplicaciones se utilizan casquillos para matricería capaces de mantener estabilidad durante ciclos repetitivos y condiciones exigentes.
En moldes y utillajes, los casquillos ayudan a mantener la alineación entre placas, elementos móviles y componentes de trabajo. La precisión del movimiento es esencial para evitar desajustes, marcas o defectos en las piezas fabricadas.
La elección del sistema de guiado dependerá del tipo de molde, del número de ciclos, de la carga y de las condiciones del entorno.
Un buen conjunto de columnas y casquillos mejora la fiabilidad del utillaje y facilita el mantenimiento preventivo.
En automatización y maquinaria industrial, los casquillos pueden utilizarse en sistemas de movimiento lineal, mecanismos de posicionamiento, equipos de manipulación o dispositivos de guiado.
Aquí la suavidad del movimiento y la resistencia al desgaste son especialmente importantes. Si el sistema trabaja de forma repetitiva, cualquier holgura o fricción adicional puede afectar a la precisión y al rendimiento de la máquina.
En este tipo de aplicaciones, seleccionar el casquillo adecuado permite mejorar la estabilidad y reducir intervenciones de mantenimiento.
En equipos de fabricación de precisión, el guiado debe mantenerse estable durante todo el proceso. Cualquier desviación puede afectar a la medida, al acabado o al montaje posterior de la pieza.
Los casquillos y columnas de calidad ayudan a asegurar movimientos controlados, alineados y repetibles. Esto resulta especialmente importante en fabricación técnica, mecanizado auxiliar, montaje industrial y sistemas donde la tolerancia es crítica.
En estos entornos, la calidad del guiado influye directamente en la fiabilidad del proceso.
Los casquillos y columnas de alta calidad deben ofrecer precisión, resistencia y estabilidad durante el uso. En aplicaciones industriales, estos componentes pueden estar sometidos a cargas, fricción, ciclos repetitivos y condiciones de trabajo exigentes.
Por eso, además de la medida, conviene valorar materiales, tratamientos, acabado superficial y compatibilidad con el conjunto.
Los materiales utilizados en casquillos y columnas influyen directamente en su resistencia y comportamiento durante el trabajo. En aplicaciones industriales, se emplean aceros y tratamientos diseñados para soportar desgaste, fricción y esfuerzos repetitivos.
Los tratamientos superficiales pueden mejorar la dureza, reducir la fricción o proteger frente al deterioro. También ayudan a mantener un comportamiento más estable durante la vida útil del componente.
Una buena selección de materiales reduce incidencias y mejora la fiabilidad del sistema de guiado.
La resistencia al desgaste es fundamental en sistemas de guiado. El contacto continuo entre casquillo y columna puede generar fricción, especialmente si el sistema no está correctamente lubricado o si trabaja en condiciones exigentes.
Un casquillo de calidad debe mantener sus propiedades durante ciclos prolongados, reduciendo holguras y conservando la precisión del movimiento.
La vida útil dependerá también del montaje, la alineación, la carga, el mantenimiento y la limpieza del entorno de trabajo.
La suavidad del guiado influye en el comportamiento del conjunto. Un movimiento irregular puede provocar vibraciones, desalineaciones o esfuerzos adicionales sobre otros componentes.
En aplicaciones de precisión, el sistema debe permitir un desplazamiento fluido y controlado. Los casquillos con bolas recirculantes pueden ser adecuados cuando se busca menor fricción, mientras que los casquillos lisos pueden ofrecer robustez en aplicaciones más exigentes.
La elección correcta dependerá del equilibrio entre precisión, carga, velocidad y entorno.
Un sistema de guiado no depende únicamente de casquillos y columnas. En matricería y aplicaciones industriales, estos componentes trabajan junto a otros elementos que ayudan a completar el funcionamiento del conjunto.
Punzones, expulsores, muelles, placas, topes y sistemas de fijación pueden intervenir en el mismo utillaje. La coordinación entre todos ellos es lo que permite que el sistema funcione con precisión y estabilidad.
Los expulsores de muelle pueden utilizarse en determinados conjuntos de matricería para facilitar operaciones de expulsión, retorno o posicionamiento, complementando el trabajo de guiado realizado por casquillos y columnas.
También es habitual utilizar muelles en sistemas donde se requiere presión, retorno o compensación dentro del utillaje.
Una visión global del conjunto ayuda a elegir componentes compatibles y a mejorar el rendimiento del sistema completo.
En UNCETA trabajamos con soluciones profesionales para matricería, moldes, utillajes y aplicaciones industriales donde la precisión del guiado resulta fundamental.
Nuestra gama de casquillos y columnas está orientada a entornos donde se requiere resistencia, fiabilidad y compatibilidad con sistemas normalizados. Esto permite seleccionar componentes adecuados para mantenimiento, fabricación, reparación de matrices o diseño de nuevos utillajes.
Además, nuestro equipo puede ayudarte a elegir los casquillos de guiado más adecuados según las dimensiones, tolerancias, cargas, condiciones de trabajo y compatibilidad con columnas u otros componentes del sistema.
Trabajar con componentes de calidad permite reducir desgaste, mejorar la repetibilidad y alargar la vida útil del conjunto industrial.
Antes de elegir casquillos para matricería, moldes o sistemas de guiado, es habitual tener dudas sobre compatibilidad, mantenimiento, precisión o diferencias entre modelos. Estas respuestas te ayudarán a orientar mejor la selección.
Para elegir el casquillo adecuado debes comprobar el diámetro de la columna, las tolerancias, la longitud, el tipo de movimiento, la carga y las condiciones de trabajo. También es importante verificar que ambos componentes sean compatibles dentro del sistema de guiado.
El casquillo liso trabaja mediante deslizamiento y suele destacar por su robustez. El casquillo con bolas recirculantes reduce la fricción y permite un movimiento más suave. La elección dependerá de la carga, la velocidad, la precisión requerida y el entorno de trabajo.
Dependerá del tipo de sistema, pero normalmente conviene revisar la lubricación, limpiar partículas o suciedad, comprobar holguras, verificar el estado de columnas y casquillos y sustituir componentes si aparecen desgastes o movimientos irregulares.
Una buena precisión de guiado reduce esfuerzos laterales, evita desalineaciones y mejora el reparto de cargas. Esto ayuda a prolongar la vida útil de punzones, matrices, casquillos, columnas y otros componentes del sistema.
Los aceros tratados y materiales diseñados para resistir fricción, desgaste y cargas repetitivas suelen ofrecer mejor rendimiento. La elección concreta dependerá del tipo de aplicación, el entorno, la carga y el nivel de precisión requerido.
