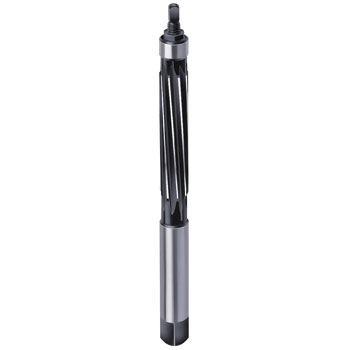

Escariador manual regulable DIN 859 4 mm

Hasta 5 mm con ranura recta, a partir de 6 mm con hélice a la izquierda 7-8°. El cuerpo del escariador está ranurado y puede dilatarse mediante un tornillo en aprox. 1/100 del Ø del escariador (p.ej., Ø 20mm=0,2 mm). Campo de aplicación: Para ampliar los taladros pasantes con una pequeña sobremedida. Utilizar los escariadores con ranura recta únicamente para taladros sin interrupción. Guardar en estado aflojado.

Guía de aplicaciones

Datos técnicos

Diámetro de corte mm	Longitud de corte mm	Longitud total mm	Mango mm	Ø margen de ajuste mm
4	24	76	3.15	3,90-4,20
5	30	87	4	4,71-5,20
6	33	93	4.5	5,71-6,20
8	42	115	6.3	7,64-8,20
9	46	124	7.1	8,64-9,20
10	50	133	8	9,64-10,20
11	51	142	9	10,61-1 1,20
12	56	152	10	11,81-12,40
14	61	163	11.2	13,65-14,14
15	61	163	11.2	14,65-15,14
16	67	175	12.5	15,65-16,14
17	67	175	12.5	16,65-17,14
18	68	188	14	17,65-18,14
19	68	188	14	18,41-19,16
20	75	201	16	19,67-20,16
22	82	215	18	21,21-22,20
24	85	231	20	23,21-24,20
