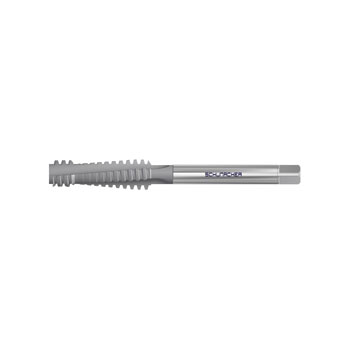

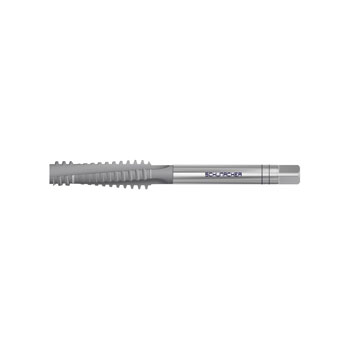

Jgo de macho roscar manual Tr10

Rosca TR (ISO metrica trapezoidal- DIN103 1977) Juego de 3 piezas. Diseí±o con corte dividido. Rosca derecha con helice a izquierda de 6?.Para realizar roscas trapezoidales en agujeros pasantes en aceros de construcción. fundición nodular y maleable. El tercer macho tiene Toleracia 7H.

Guía de aplicaciones

Datos técnicos

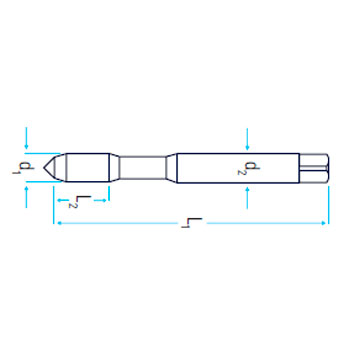

Rosca Ø d1	Paso mm	Longitud total mm	Diámetro de mango mm	Cuadradillo de mango mm
Tr10	2	90	7	5.5
Tr12	3	110	8	6.2
Tr14	3	130	10	8
Tr16	4	140	11	9
Tr18	4	150	12	9
Tr20	4	160	15	12
Tr22	5	180	16	12
Tr24	5	190	18	14.5
