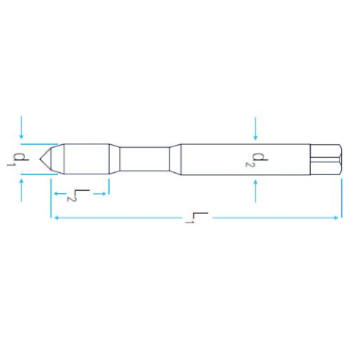

| Rosca Ø d1 | Paso mm | Longitud total mm | Diámetro de mango mm | Cuadradillo de mango mm | L2 mm | Ø de taladro previo |
|---|---|---|---|---|---|---|
| M2 | 0.4 | 45 | 2.8 | 2.1 | 8 | 1,6 |
| M2.5 | 0.45 | 50 | 2.8 | 2.1 | 9 | 2,05 |
| M3 | 0.5 | 56 | 3.5 | 2.7 | 6 | 2,5 |
| M4 | 0.7 | 63 | 4.5 | 3.4 | 7 | 3,3 |
| M5 | 0.8 | 70 | 6 | 4.9 | 8 | 4,2 |
| M6 | 1 | 80 | 6 | 4.9 | 10 | 5 |
| M7 | 1 | 80 | 7 | 5.5 | 10 | 6 |
| M8 | 1.25 | 90 | 8 | 6.2 | 13 | 6,8 |
| M10 | 1.5 | 100 | 10 | 8 | 15 | 8,5 |
