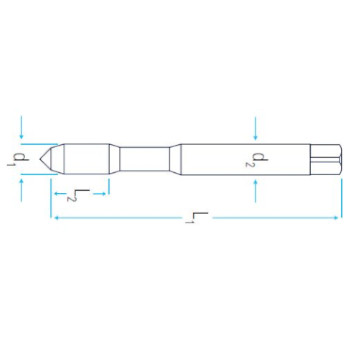

| Rosca Ø d1 | Paso mm | Longitud total mm | Diámetro de mango mm | Cuadradillo de mango mm | L2 mm | Ø de taladro previo |
|---|---|---|---|---|---|---|
| M6 | 1 | 80 | 6 | 4.9 | 10 | 5 |
| M8 | 1.25 | 90 | 8 | 6.2 | 13 | 6,8 |
| M10 | 1.5 | 100 | 10 | 8 | 15 | 8,5 |
| M12 | 1.75 | 110 | 9 | 7 | 18 | 10,2 |
| M16 | 2 | 110 | 12 | 9 | 20 | 14 |
| M18 | 2.5 | 125 | 14 | 11 | 25 | 15,5 |
| M20 | 2.5 | 140 | 16 | 12 | 25 | 17,5 |
| M22 | 2.5 | 140 | 18 | 14.5 | 25 | 19,5 |
| M24 | 3 | 160 | 18 | 14.5 | 30 | 21 |
| M27 | 3 | 160 | 20 | 16 | 30 | 24 |
| M30 | 3.5 | 180 | 22 | 18 | 35 | 26,5 |
