Macho roscar máquina aguj. ciego ISO2 6H M3

Para aceros aleados y resistentes hasta 1.400 N/mm2. M3 a M10 DIN 371. A partir de M12 DIN 376.

Guía de aplicaciones

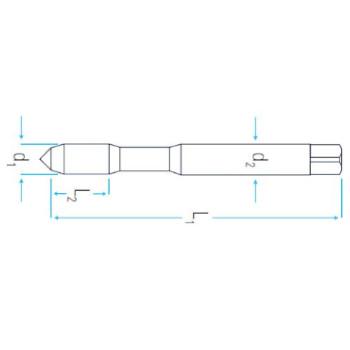

Datos técnicos

Rosca Ø d1	Paso mm	Longitud total mm	Diámetro de mango mm	Cuadradillo de mango mm	L2 mm	Ø de taladro previo
M3	0.5	56	3.5	2.7	6	2,5
M4	0.7	63	4.5	3.4	7	3,3
M5	0.8	70	6	4.9	8	4,2
M6	1	80	6	4.9	10	5
M8	1.25	90	8	6.2	13	6,8
M10	1.5	100	10	8	15	8,5
M12	1.75	110	9	7	18	10,2
M14	2	110	11	9	20	12
M16	2	110	12	9	20	14
M20	2.5	140	16	12	25	17,5
M24	3	160	18	14.5	30	21
M30	3.5	180	22	18	35	26,5
