Macho máquina agujero ciego UNC Nr.4

Rosca UNC - ANSI B1.1. Para realizar roscas en aceros de construcción, fundición nodular y maleable. Rosca UNC Nº4 a 3/8’’ con mango según DIN371. A partir de rosca UNC7/16” con mango DIN376.Entrada Forma C, con 2-3 hilos x P.

Datos técnicos

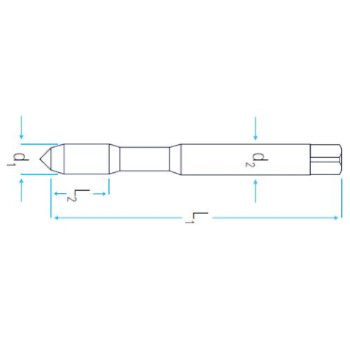

Ø d1	Paso	Longitud total mm	Diámetro de mango mm	Cuadradillo de mango mm	L2 mm	Ø de taladro previo
Nr.4	40	56	3,5	2,7	6	2,35
Nr.5	40	56	3,5	2,7	7	2,65
Nr.6	32	56	4	3	7	2,85
7/8"	9	140	18	14,5	27	19,5
Nr.8	32	63	4,5	3,4	8	3,5
1"	8	160	20	16	30	22,3
Nr.10	24	70	6	4,9	10	3,9
1/2"	13	110	9	7	20	10,8
1/4"	20	80	7	5,5	13	5,2
3/4"	10	125	14	11	25	16,5
3/8"	16	100	9	7	16	8
5/8"	11	110	12	9	22	13,6
5/16"	18	90	8	6,2	14	6,6
7/16"	14	100	8	6,2	17	9,4
9/16"	12	110	11	9	20	12,2
