RACODON
Ref H33170000012

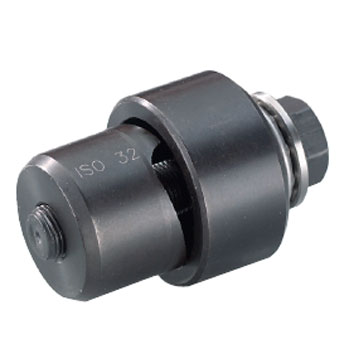

Perforador de chapa 12.5

25,42 €

IVA no incluido

Consultar

Marca OTRAS

Descargar ficha técnica
Página del catálogo

Inicia sesión para acceder a tus precios/descuentos

Descripción
Compuesto por matriz, punzón y tornillo de apriete. Con rodamiento axial de bolas = facilita el accionamiento mediante llave para tornillos. Al reducirse la fricción entre el perforador y el tornillo, también se rduce la cantidad de fuerza necesaria para el accionamiento. Material: Acero especial para herramientas, pavonado. Campo de aplicación: Para perforar diversos materiales, como p. ej., chapa de acero, chapa V2A, chapa de aluminio, chapa de cobre, etc. Apto especialmente para uso en lugares de diícil acceso (p. ej., planchas de chapa grandes, armarios y cajas de distribución, cajas de fusibles, cuadros de mandos, cubetas de fregadero, carrocerías, etc.). Para trabajar se deben engrasar el tornillo de apriete y la matriz. Accionamiento: a) mediante llave para tornillos. b) mediante sistema hidráulico manual. c) mediante bomba hidráulica manual. A partir de diámetro 50 se recomienda utilizar la bomba hidráulica manual. Info: Si el accionamiento se realiza mediante aparatos hidráulicos, se debe sustituir el tornillo por un perno de apriete (equipamiento especial).
Información técnica

Datos técnicos

Diámetro de punzón mmRosca PG (tubos conduc. Eléc.) según DIN 40430Diámetro del orificio petraladrado mmTornillo de aprietePara grosor de material (chapa grosor 37) mmPara chapas de acero inoxidables, hasta mm
12.5PG79M8x1x551,51
16.5—16.5M20x1.5x751,751,25
15.2PG99M8x1x551,51
25,5—9M8x1x551,751,25
35—9M12x1.5x552,51,75
37PG2913M12x1.5x652,51,75
38—13M12x1.5x652,51,75
40.5—13M12x1.5x652,51,75
47PG3613M12x1.5x6532
50.5—13M12x1.5x6532
54PG4213M12x1.5x6532
60PG4813M12x1.5x6532
20.5PG1320.5M12x1.5x651,751,25
22.5PG1622,5M20x1.5x751,751,25
28.3PG2128,3M16x1.5x651,751,25
32,5—13M12x1,5x652,51,75
63.5—22M20x1,5x8032
  Código INTRASTAT: 82079000
