(D.U.)Disco intermedio

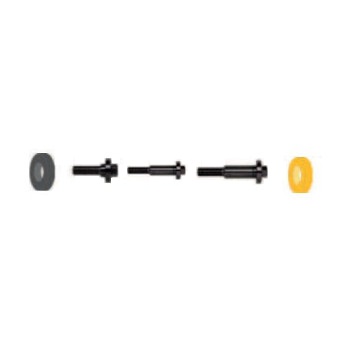

Aplicación: Bridas de amarre sistema Flexible. Para una sujeción seguro, preciso y flexible de piezas con forma regular y con contornos exteriores irregulares (ver ejemplos de sujeción). Así como la sujeción de piezas, que requieren estar amarados a una cierta altura la mesa. Ejecución: Las bridas se fijan en las ranuras en T de la mesa de la máquina. Las tolerancias precisas (JS6) de altura garantizan una sujeción paralelo a la mesa de la máquina. La longitud de la brida de 50mm puede ser suministrado ya sea con M10 o M12. La brida de longitud 100 y 150 permite reemplazar los espárragos con rosca M10, M12, M14, M16. El anillo de latón evita que se dañe la pieza. El rango de sujeción con el tornillo de sujeción estandar es de 8-40 mm y se podría incrementar hasta 87 mm utilizando otro tornillo.

Guía de aplicaciones

Datos técnicos

Tipo de accesorio	Tornillo de sujeción	Tornillo de sujección	Tornillo de sujeción
Capacidad de amarre (mm)	8-40	40-67	65-87
