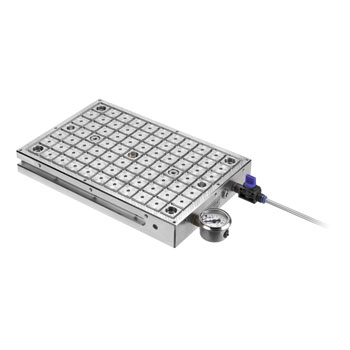

Placa de sujeción por vacío 150x150

La placa de vacío tiene en la parte superior ranuras y puntos de aspiración. Al insertar el cordón obturador se pueden fijar una o mas casillas para el tamaño de la pieza deseado. Todos los puntos de aspiración están unidos entre si. Fácil posicionamiento mediante orificios para espigas de ajuste o mediante topes excéntricos laterales y regulables en altura. La placa de sujeción por vacío se puede fijar a una placa base (p.ej. mesa de la maquina) mediante ranuras laterales u orificios de fijación. Las placas de dispositivo se pueden delimitar de forma adicional con bulones de sujeción o pernos de espada.

Datos técnicos

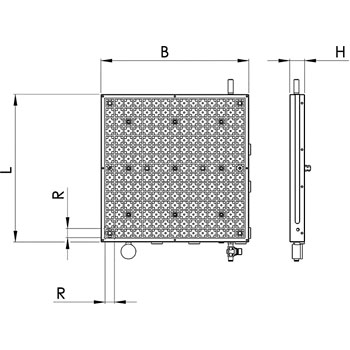

Medida LxB mm	Presión permitida [bar]	Vacío máximo (%)	Nº de puntos de aspiración	L	B	H+/-0,1	R	Peso kg
150x150	3-8	93	1	150	150	40	25	1
200x300	3-8	93	3	200	300	40	25	6
300x400	3-8	93	9	300	400	40	25	12
400x400	3-8	93	9	400	400	40	25	16
400x600	3-8	93	9	400	600	40	25	24
