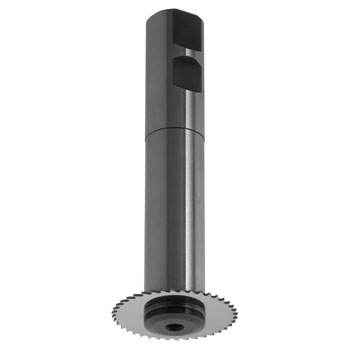

Casquillo para discos de sierra 20mm

Templado y revenido, Ø exterior e interior rectificado, modelo de mango según DIN 1835 B. Precisión de concentricidad de 0,01 mm. Sujeción mediante portafresas Weldon con Ø de taladro (d3) 20 o 25 mm. Campo de aplicación: Para la sujeción de discos de sierra con Ø (d1 ) de 20-63 mm y gruesos de hoja de sierra de 0,2-6 mm. Incluye: Casquillo de sujeción, tornillo de sujeción y anillo intermedio.

Datos técnicos

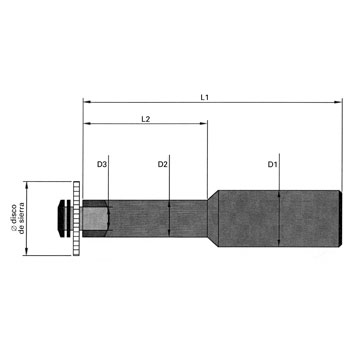

Ø de disco de sierra d1 mm	20	25	32	40	50	63
Medida L2/L1 mm	40/90	50/100	55/105	60/110	80/136	80/136
Medida d3 mm	5	8	8	10	13	16
Medida d1 mm	20	20	20	20	25	25
Medida d2 mm	10	13	16	19,5	24,5	24,5
