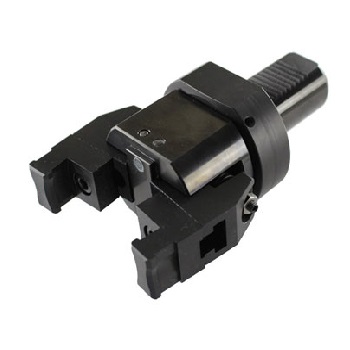

Mandril Amarre barras VDI20

Mandril para automatizar en torno CNC el amarre de barras de acero. Proceso paso a paso (ver video). El mandril sujeta la barra con las bocas. El plato de torno suelta la barra. Extraer o cambio de posición de la barra. El plato de torno tensa de nuevo la barra. El mandril suelta la barra. Características: El mandril disponde de bocas reversibles para sujetar dos áreas (SB1 / SB2). Alcance de sujeción grande. Ajuste rápido y fácil. Amplia gama de espigas cónicas.

Datos técnicos

Tipo de mango	VDI20	VDI30	VDI40	VDI50	Ø 20	Ø 25
Capacidad de amarre SB1 (mm)	6-45	6-45	6-45	6-45	6-45	6-45
Capacidad de amarre SB2 (mm)	45-100	45-100	45-100	45-100	45-100	45-100

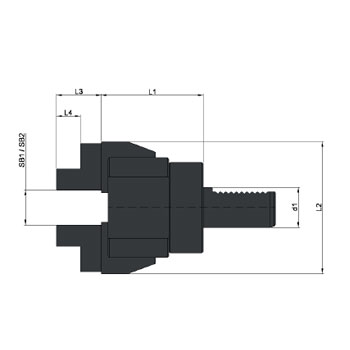

Medida L1 (mm)	77	77	79	79	77	77
Medida L2 (mm)	99	99	111	111	99	99
Medida L3 (mm)	34	34	34	34	34	34
Medida L4 (mm)	18	18	18	18	18	18
